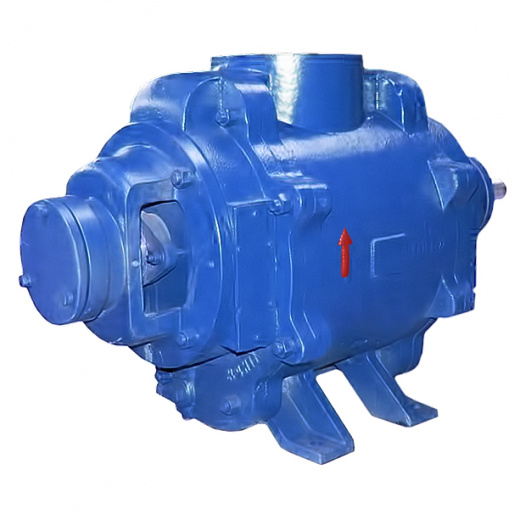

ВВН

Условное обозначение

Например   ВВН1-3-А/5в-Е УХЛ4 ТУ 3648-276-05747979-2005  , где :

• ВВН1 - вакуумный водокольцевой насос с номинальным давлением всасывания 0,04 МПа;
• 3 – производительность, м3/мин;
• А – условное обозначение материала;
• 5в- уплотнение вала насоса;
• Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах. Для насосов общепромышленного назначения индекс не проставляется;
• УХЛ – климатическое исполнение;
• 4 – категория размещения при эксплуатации.

  Исполнение по материалу проточной части насоса:
• без обозначения - серый чугун;
• А - углеродистая сталь;
• К – хромоникелевая сталь.

• без обозначения - одинарный сальник;
•  5 – одинарное торцовое;
• 5в – одинарное торцовое со вспомогательным;
• 55 – двойное торцовое.

Назначение

Насосы вакуумные водокольцевые предназначенные для отсасывания воздуха или неагрессивных газов и парогазовых смесей, предварительно очищенных от основной массы капельной влаги и могут работать на воздухе и воде или неагрессивных газах, парах и жидкостях. Насосы не требуют очистки поступающего газа, а также допускают попадание в машину жидкостей вместе с засасываемым газом.

Насосы предназначены для применения в химической, пищевой, целлюлозно-бумажной, нефтяной, газовой и других отраслях народного хозяйства. Электронасос ВВН1-1,5 также может быть использован на с/х фермах (для доильных аппаратов). Электронасосы 2ВВН1-0,8 могут быть использованы для создания предварительного разрежения для высоковакуумных установок.

Насосы (агрегаты), имеющие индекс исполнения «Е» и укомплектованные взрывозащищенными электродвигателями, соответствуют требованиям

ТР ТС 010/2011, ТР ТС 012/2011 и предназначены для применения во взрывоопасных зонах помещений и наружных установок классов 1 и 2 по

ГОСТ IEC 60079-10-1-2013, в которых могут образовываться взрывоопасные среды, создаваемые смесью горючих газов или паров с воздухом, относящиеся к категориям IIА или IIВ с температурным классом Т4(плюс 135°С) по ГОСТ Р МЭК 60079-20-1-2011 в соответствии с маркировкой взрывозащиты.

Насосы вакуумные водокольцевые типа ВВН и агрегаты имеют уровень взрывозащиты Gb- «высокий», относятся к группе II, подгруппа IIВ, с температурным классом Т4 и применяемым видом взрывозащиты - защита конструкционной безопасностью “c” по ГОСТ 31441.5-2011 и защита контроля источника воспламенения “b” по ГОСТ 31441.6-2011.

Насосы и агрегаты, не имеющие индекс исполнения «Е» и не укомплектованные взрывозащищенными электродвигателями, не допускаются для перекачивания жидкостей во взрывоопасных и пожароопасных производствах и установках.

Климатическое исполнение и категория размещения насосов (агрегатов) по ГОСТ 15150-69:

• УХЛ4 (от плюс 10С до плюс 350С);
• У2 (от минус 450С до плюс 400С)
• Т2 (от минус 100С до плюс 500С).

Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.

Конструкция

Электронасосы типа 2ВВН 1-0,8 и ВВН 1-1,5 имеют моноблочную компоновку и состоят из насоса, закрепленного на валу электродвигателя эксцентрично относительно вала двигателя на раме.

Насосные агрегаты ВВН 1-6, ВВН 1-12, ВВН 1-3 и ВВН 1-0,75 состоят из насоса и электродвигателя, смонтированных на общей раме.

Насос ВВН вакуумный водокольцевой - машина простого действия с боковым всасыванием и осевым нагнетанием. Принцип действия основан на механическом всасывании и выталкивании газа вследствие изменения объема рабочей полости.

Насос состоит из следующих основных деталей: крышки, корпуса, диска, кронштейна, вала.

Корпус представляет собой чугунную отливку, которая имеет полости всасывания и нагнетания.

Всасывающая и нагнетательная полости соединены с рабочей полостью соответственно большим и малым серповидным вырезом в корпусе.

Диск крепится на валу при помощи шпонки. В осевом направлении диск может свободно перемещаться по валу, чем обеспечиваются равномерные торцовые зазоры между крышкой и корпусом. Диск изготовлен из бронзы. При вращении диска вода, увлекаемая лопатками, под действием центробежных сил, отбрасывается к периферии крышки, образуя водяное кольцо. Между ступицей рабочего диска и внутренней поверхностью водяного кольца создается разреженное пространство, обеспечивающее всасывание газа через большой серповидный вырез в корпусе насоса. При дальнейшем вращении диска происходит сжатие перекачиваемого газа. Через малый серповидный вырез в корпусе газ и излишняя вода выбрасывается в нагнетательный патрубок насоса.

Для поддержания постоянного объема водяного кольца и отвода тепла, выделяемого трущимися деталями и сжимаемым газом, необходимо, чтобы через насос непрерывно циркулировала вода. Вода должна быть чистой, без механических примесей.

Электронасос ВВН1-1,5 и насосы ВВН1-3, ВВН1-0,75, ВВН 1-6, ВВН 1-12 имеют сальниковое уплотнение вала. Электронасос 2ВВН1-0,8 имеет торцовое уплотнение вала.

Направление вращения вала – правое (по часовой стрелке, если смотреть со стороны электродвигателя).
