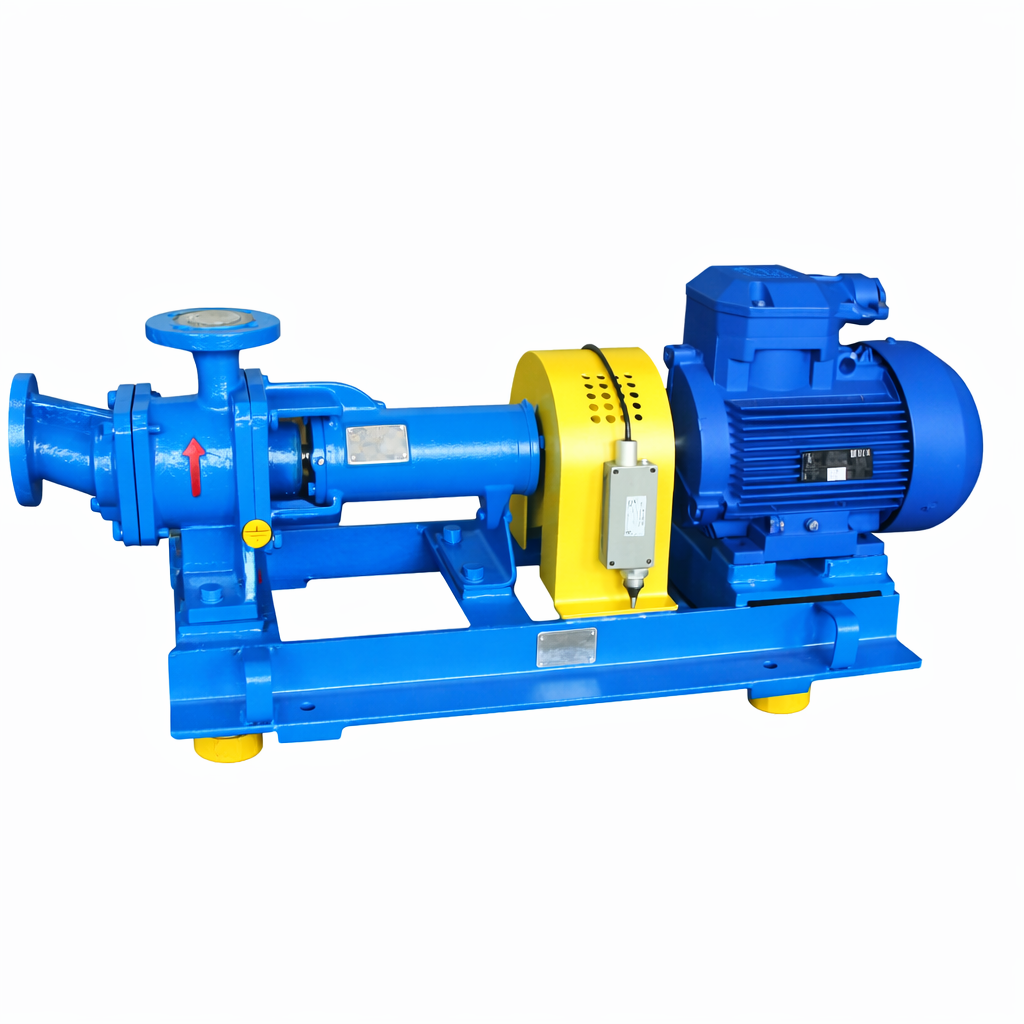

Насосы ВС 32 центробежно-вихревые самовсасывающие и агрегаты электронасосные на их основе, предназначены для перекачивания нейтральных, слабоагрессивных, вредных и взрывоопасных жидкостей вязкостью до 36∙10 –6 м2/с (36 сСт), с содержанием твердых включений не более 0,01% по массе и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год по ГОСТ9.908-85.
Насосы, входящие в состав агрегата, относятся к изделиям общего назначения, вид I (восстанавливаемые) по ГОСТ 27.003 – 90. Насосы (агрегаты) разработаны с учетом требований безопасности, определяемых ГОСТ 31839-2012.
Насосы (агрегаты) соответствуют требованиям ТР ТС 010/2011. Насосы с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, соответствуют требованиям ТР ТС 012/2011 и предназначены для установки во взрывоопасных и пожароопасных помещениях. Взрывозащищенное оборудование - группа II, уровень взрывозащиты Gb- «высокий», вид взрывозащиты «с» - защита конструкционной безопасностью по ГОСТ 31441.1-2011, ГОСТ 31441.5-2011 и ГОСТ 31438-2011 температурный класс – Т4 (135°С) по ГОСТ 30852.0-2002 и ГОСТ 30852.5-2002.Классы взрывоопасных зон 1,2 ГОСТ 30852.9-2002 и класса В-1а по ПУЭ (издание седьмое). Насосы (агрегаты) разработаны с учетом требований поставки на экспорт.
Конструкция
Насосы типа ВС32 консольные, центробежно-вихревые самовсасывающие содержат центробежную и две вихревые ступени.
Корпус насоса представляет отливку, в которой выполнены выходной патрубок, и опорные лапы. Ось всасывающего патрубка расположена горизонтально, выше оси вращения на 30мм, для сохранения заполненности насоса рабочей жидкостью после отключения (для самовсасывания). Центробежное колесо обеспечивает снижение кавитационного запаса (бескавитационную работу вихревой ступени). Центробежное колесо закреплено от осевого перемещения обтекателем зафиксированным от самоотвинчивания стопорной шайбой, вихревые колёса плавающие. Перевод жидкости от центробежного колеса к вихревому, происходит по каналу, выполненному в отводе . Таким же образом происходит перевод жидкости от первой вихревой ступени ко второй вихревой ступени.
Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиальных подшипника, установленных в кронштейне. Для измерения температуры подшипников, в кронштейне предусмотрены два отверстия М8х1-7Н. Направление вращения ротора - по часовой стрелке, если смотреть со стороны привода.
В кронштейне имеется отверстие М12х1,5-7Н, предназначенное для отвода утечек через уплотнение. В напорном патрубке предусмотрено отверстие М12х1,5-7Н, которое можно использовать для заполнения насоса жидкостью, для отвода воздуха в режиме самовсасывания, для подсоединения манометра.
- Проточная часть из нержавеющей стали и различные варианты уплотнений вала позволяют перекачивать широкий спектр жидкостей, включая химически активные.
- Применение комплектующих позволяет гарантировать успешную эксплуатацию при температурах от минус 40°С до +105°С.
- Наличие лап на корпусе насоса позволяет производить ремонт на месте эксплуатации без демонтажа напорного трубопровода.
- Перекачка продуктов переработки нефти, жидкостей и сред в технических процессах предприятий нефтеперерабатывающей и химической отрасли, судостроении.
- Перекачивание нейтральных, химически активных, вредных и взрывоопасных жидкостей в технологических процессах на предприятиях горно - металлургической отрасли, тепловой и атомной энергетики
