Нефтяные насосы типа УОДН — российская инженерная разработка, не имеющая прямых аналогов. Оседиагональные агрегаты предназначены для перекачки вязких сред с твердыми включениями: светлых и темных нефтепродуктов (дизельное топливо, масла), морской и пресной воды, а также химически активных жидкостей.
Рабочий орган оседиагонального насоса — специализированный шнек. Его конструкция рассчитана на устойчивую эксплуатацию в условиях выраженной кавитации. Частота вращения позволяет регулировать подачу и создаваемый напор.

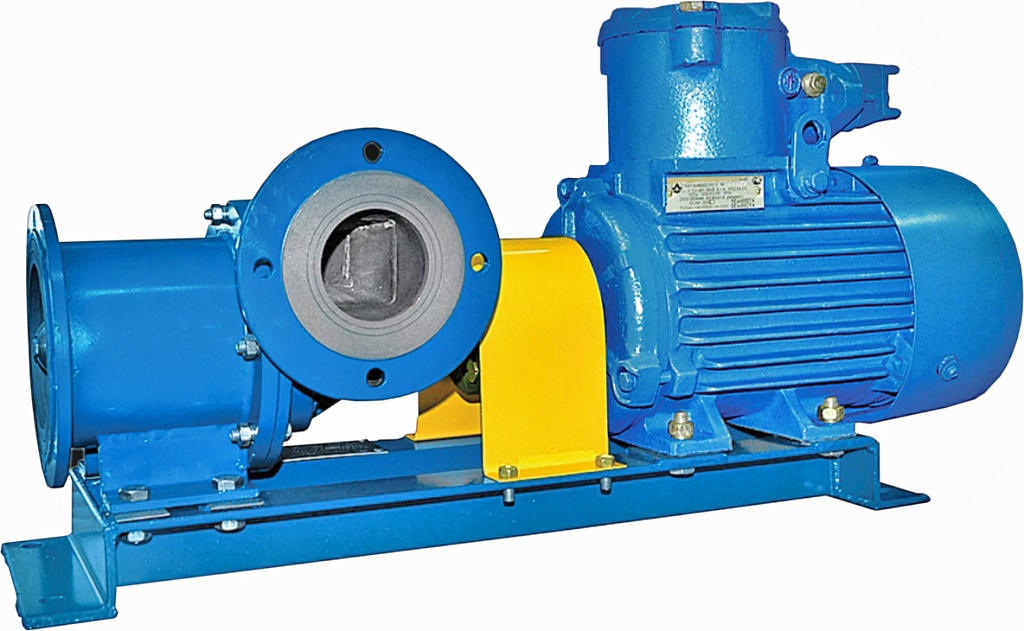

Конструкция насоса выполнена из стали, агрегат комплектуется взрывозащищенным электродвигателем и двойным торцевым уплотнением (возможен вариант с дополнительной защитной ступенью). Все элементы изготовлены из материалов, устойчивых к коррозионному воздействию.
Антикавитационные оседиагональные установки могут применяться во взрывоопасных зонах благодаря соответствующему исполнению.
Область применения- Насосы ОДН и установки УОДН на их основе используются для перекачивания вязких и загрязненных сред, в том числе:
- нефтепродуктов (нефть, мазут, масла, дизельное топливо, бензин);
- промышленных сточных вод;
- паров, газов и газовых смесей;
- морской, пресной и минеральной воды;
- осадков сточных и производственных стоков;
- жидкостей с высоким содержанием песка и волокнистых примесей;
- нефтяных остатков из цистерн, резервуаров, емкостей и открытых водоемов.
Также оседиагональные насосы часто применяются как подпорные агрегаты на магистральных трубопроводах.
Принцип работы оседиагонального (шнекового) насоса ОДН
Оседиагональный насос занимает промежуточное положение между центробежными и винтовыми агрегатами. Рабочий шнек сочетает устойчивость к загрязнениям, характерную для винтовых насосов, и компактность центробежного рабочего колеса.
Подача жидкости осуществляется через осевой всасывающий фланец, а отвод — через напорный фланец, который может быть ориентирован горизонтально или вертикально.
Шнек имеет постоянный и переменный шаг. Его геометрия обеспечивает эффективную перекачку сред различной вязкости. Лопатки формируют каналы для прохождения твердых частиц. Допустимый размер включений определяется зазором между рабочим колесом и корпусом, а также диаметром шнека.
Межлопаточные каналы снижают гидродинамическую нагрузку на лопатки. Профиль шнековых колес позволяет работать с высоковязкими жидкостями (до 500 сСт) и двухфазными средами, содержащими твердые частицы до 20 мм. Ранее подобные задачи решались преимущественно поршневыми агрегатами.
Оборудование рассчитано на длительную работу в условиях развитой кавитации и отличается низкой скоростью износа внутренних поверхностей.
- Равномерная подача вещества;
- Низкий уровень шума при работе;
- Высокая производительность;
- Устойчивость к агрессивным средам;
- Перекачка загрязненных, вязких, агрессивных, многофазных жидкостей;
- Возможность использования во взрывоопасных зонах;
- Мобильность машины (мотопомпы с дизельным двигателем, передвижные насосные установки и станции);
- Простота обслуживания;
- Возможны разные типы уплотнений: манжетное, торцевое, двойное торцевое.
- Температура перекачиваемой среды 20...120 С°;
- Высокая всасывающая способность (глубина всасывания до 8 м).
- Нефтегазовая промышленность, топливно-энергетический комплекс – перекачка нефтепродуктов, разгрузка/загрузка автоцистерн, а также другой техники;
- Жилищно-коммунальное хозяйство – система очистки сточных вод;
- Морские порты, ж/д терминалы – слив, налив танкеров, ёмкостей.
- Аварийно-спасательные службы – устранение розлива нефти, зачистка резервуаров, демонтаж трубопровода.
