Например 1КМЛ 80-160а т-У3.1 ТУ3631-206-05747979-2002 , где :
- 1 – модификация электронасоса;
- К – консольный насос;
- М - моноблочный;
- Л - линейный
- 80 – диаметры входного и выходного патрубков, мм;
- 160 – диаметр рабочего колеса, мм
- а - индекс обточки рабочего колеса: а, б - уменьшенный диаметр рабочего колеса, м, л - увеличенный диаметр рабочего колеса;
- т - тип уплотнения, т - торцовое уплотнение, без индекса - сальниковое уплотнение;
- У – климатическое исполнение
- 3.1 – категория размещения
Назначение
Электронасосы центробежные консольные моноблочные линейные типа 1КМЛ предназначены для перекачивания в стационарных условиях технической воды (кроме морской) с рН=6 - 9,5, содержащей механические примеси не более 0,1% по объему и размером частиц не более 0,2 мм, а также других жидкостей сходных с водой по плотности и химической активности. Температура перекачиваемой жидкости от 263 до 393К (от минус 10 до 120°С).
Электронасосы применяются в качестве повысительных и циркуляционных в системах водоснабжения производственных помещений и отопления производственных и жилых помещений.
Электронасосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ27.003-90.
Электронасосы не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.
Электронасосы разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ 26-06-2011-79, выпускаются в климатическом исполнении У категории размещения 3.1 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.
Конструкция

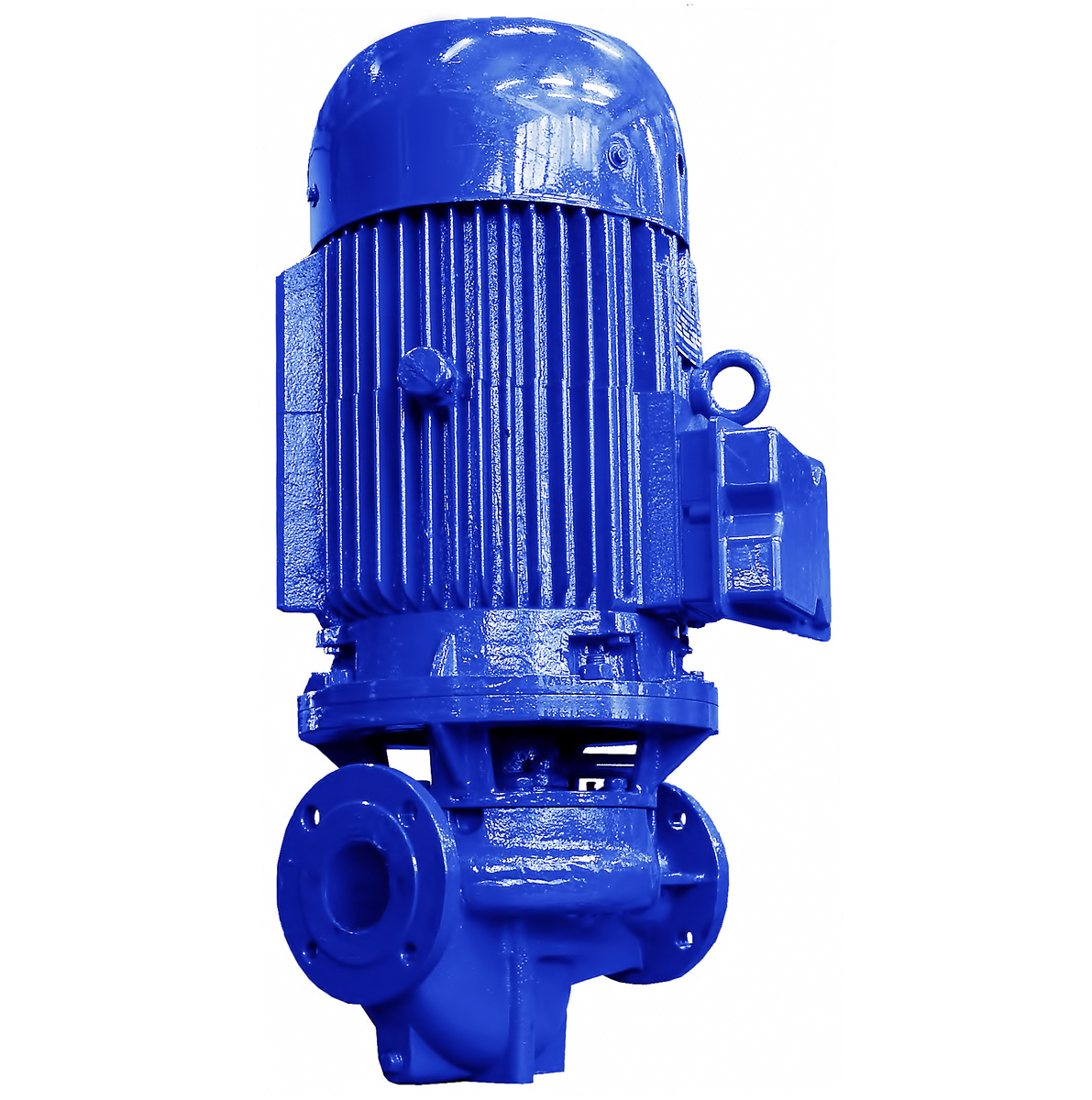

Электронасос состоит из центробежного консольного моноблочного линейного насоса и фланцевого электродвигателя.
Корпус насоса представляет собой чугунную отливку, в которой выполнены спиральная камера, опорная площадка, входной и выходной патрубки. Корпус насоса имеет исполнение «Inline» - входной и выходной патрубки расположены в одной линии и имеют одинаковые фланцы. Присоединительные размеры фланцев по ГОСТ 12815-80, исполнение 1.
Корпус насоса соединен с фланцем электродвигателя при помощи фонаря.
Рабочее колесо – центробежное, одностороннего входа, закрытого типа с пространственными лопатками установлено на валу электродвигателя и крепится болтом-обтекателем, зафиксированным от отвинчивания стопорной шайбой. Рабочее колесо разгружено от действия осевых сил радиальными лопатками на несущем диске колеса (импеллером).
Уплотнение вала – сальниковое, размещено в фонаре и установлено на защитной втулке, выполненной из нержавеющей стали. Допускается применение торцового уплотнения.
Направление вращения вала – правое (по часовой стрелке, если смотреть со стороны привода) и указано стрелкой, расположенной на корпусе электронасоса.
- расположение входного и выходного патрубка исполнения «Inline» позволяет монтировать электронасос на трубопроводе;
- низкий уровень вибрации и шума;
- различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
- применение сальниковой набивки из современных материалов на основе терморасширенного графита и торцовых уплотнений проверенных производителей значительно сокращает время на обслуживание и ремонт насоса;
- удобство ремонта. Снятие электродвигателя производиться без демонтажа корпуса насоса от трубопровода;
- коммунальное хозяйство - для обеспечения циркуляции воды в системах теплоснабжения и горячего водоснабжения зданий и сооружений
- промышленные предприятия – обеспечение циркуляции в системе водоснабжения
- на объектах теплоэнергетики для обеспечения циркуляции в системах теплоснабжения
